台式消费机（KWLR5）

国万科技·红星堂台式消费机（KWLR5）

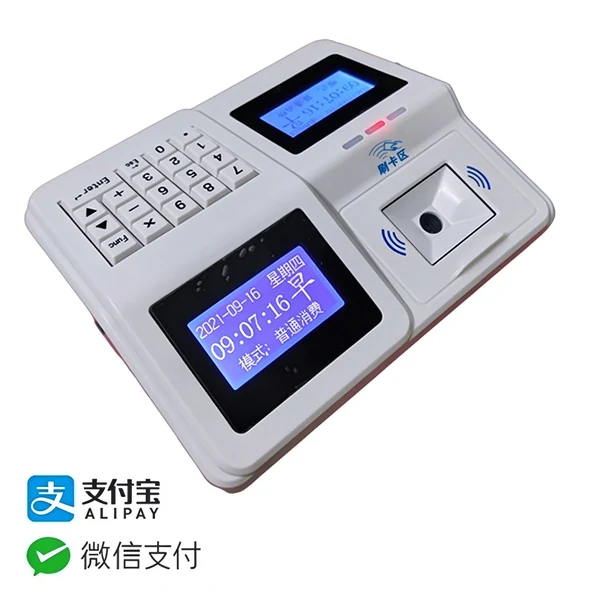

产品实拍

台式形态：放在台面上，适合窗口宽裕的档口

台式机型直接摆在售饭台面上，机身尺寸 255×215×85mm，倾斜面板方便操作员按键、也方便就餐者看余额。台面有余量时优先选台式：

一方面按键区开阔，小票打印机、扫码枪、钱箱这些外设可以并排摆在一起，操作员不用来回伸手；另一方面维修和换卡时直接抬起来就行，不用拆墙上的支架。

如果台面已经被收银机、保温柜、餐具架占满，或者窗口本身很窄，那就选挂式 —— 挂式和台式的参数完全一样，只是外壳形态不同。

内置扫码模组：微信、支付宝直接扫

KWLR5 在机身里内置了高灵敏扫码模组，就餐者打开微信或支付宝的付款码，对着扫码窗晃一下就能完成扣款，不需要额外接扫码枪。

解决的是一类具体麻烦：外来人员、临时来访、忘带卡、新入职还没办卡的人，过去只能在旁边排队买临时卡或现金找零，现在掏出手机就能吃上饭。

刷卡和扫码是两条独立通道，可以在系统里单独开关：纯内部单位只开刷卡；对外开放的档口两个都开；只想做无卡化就只开扫码。

注意：扫码依赖服务器实时扣款，断网时不可用；刷卡通道不受影响，仍可凭白名单脱网记账。

核心机制与功能

服务器扣款：卡里不存钱，卡丢了钱不丢

普通消费机把余额写在卡里，卡丢了钱就丢了，卡被复制了钱被刷走也拦不住。这台设备的做法完全不同：持卡人信息、账户余额、消费权限全部存在服务器上，卡里只有一个物理卡号。

刷卡时，设备把卡号和本次消费金额上传服务器，服务器验证这张卡是否有效、余额是否够、当前时段能不能消费，通过后才扣款，并把结果（姓名、卡号、余额、本次金额）回传到双面液晶上显示。整个过程读卡时间小于 5ms、感应距离 0–6cm，排队刷卡感觉不到延迟。

KWL3 与 KWLR1 配 FM1208 CPU 卡模块，卡内有加密芯片、无法复制；KWLR5 与 KWLR3 配 ISO 14443-A 读卡模块，兼容现场已有的 M1 卡。

断网也能用：10 万条脱网记账

食堂最怕的就是饭点断网。这台设备内置白名单（20000 张卡）与固化记账芯片（100000 条记录）：断网时，设备凭本地白名单判断这张卡能不能刷，能刷就把本次消费记在本地，正常显示余额并放行；网络恢复后，记账记录自动补传服务器，一条不丢。

脱网期间余额是按「上次同步余额 − 本地记账累计」算出来的，所以不会出现透支。恢复上传后，服务器会重新校准余额。

需要说明的是：扫码通道依赖服务器，断网时不可用；刷卡通道不受影响。这也是很多单位保留刷卡为主通道的原因。

5 种消费模式，一套设备应对不同结算规则

不同食堂的结算规则差别很大，这台设备内置 5 种模式，可在系统里自由切换，不用换硬件：

普通消费 —— 操作员输入金额再刷卡，适合小卖部、面点档口；
定额消费 —— 预设几个固定金额（比如 8 元、10 元、12 元），按一下数字键就完成，适合固定套餐窗口；
快捷键消费 —— 把常用菜品绑到功能键上，一键出单，适合菜品少的档口；
每餐计次消费 —— 每餐只扣一次，不按金额，适合包餐制单位；
定取餐消费 —— 先订餐、后取餐，取餐时自动扣款，适合提前报餐的食堂。

再配合 4 个消费时段（早餐 / 中餐 / 晚餐 / 夜宵，起止时间可自定义），可以做到「只有饭点能刷、过点不能刷」。

四重限额，管住恶意消费

一张卡被人捡到后连着刷十几笔，是食堂最常见的投诉。这台设备提供四道限制，全部可在系统里设定：

① 每日累计金额 —— 一天最多花多少；
② 每日累计次数 —— 一天最多刷几次；
③ 每餐累计金额 —— 一顿饭最多花多少；
④ 每餐累计次数 —— 一顿饭最多刷几次。

另外还能设卡有效期，过期卡自动校验拦截。设备还支持 8 种卡类型，不同类型可以设不同的限额 —— 比如职工卡每餐 30 元，家属卡每餐 15 元，定额消费时按卡型自动扣不同金额。

双钱包：现金和补贴分开算

单位食堂通常有「自己充的钱」和「单位补的钱」两笔账，混在一起算很容易扯皮。这台设备支持现金钱包 + 补贴钱包双账户：

消费时优先扣补贴，补贴不够再扣现金；补贴金额可以设定月底自动清零，避免长期累积；两个钱包的余额、消费明细都能分开查询和导出。

发卡也做了简化：支持批量发卡（一次导入名单批量开户）和无卡充值（本人不在场也能给卡充值），新人入职、学期初集中办卡的场景能省不少人力。

双面显示与语音播报，排队时也看得清

设备采用双面 128×64 四行中文液晶，操作员一侧和就餐者一侧都能看到：姓名、卡号、余额、本次消费金额、当天累计消费金额与次数。

语音播报会念出「本次消费 X 元 X 角 X 分」，音量可调；遇到异常卡会播报具体原因 —— 「此卡已挂失」「非本单位卡」「余额不足」「本餐累计消费已超出」，不用操作员解释，队伍自然往前走。

显示和语音都可以按场景调：嘈杂的工厂食堂调大音量，安静的机关食堂调小。

外设扩展：打印、控闸、接人脸

设备虽然简单，但接口留得足，后续能扩：

外接小票打印 —— 提供串口小票打印机接口，消费成功即时打印，适合需要凭证报销的单位；
继电器控闸 —— 消费成功后输出继电器开关信号，可直接驱动通道闸、门禁锁，做到刷卡即开闸；
韦根输入 —— 支持韦根信号输入，可外接韦根读头、指纹模块、人脸识别终端，把刷卡机升级成刷脸机，不用整机更换；
USB 扫码 —— 预留 USB 扫码接口，纯刷卡款（KWL3 / KWLR1）可以外接扫码枪补上扫码能力。

联网方式是以太网 RJ45 + 扩展型 UDP 协议，自带数据包无反馈 3 次发送机制，丢包会自动重发；同时支持 WiFi 与 4G，还有云服务器部署。

二次开发：12 种语言示例源码

如果客户已经有一卡通系统，或者集成商要接进自己的平台，这台设备不会成为障碍 —— 我们提供完整的通讯协议文档，以及 Android、Java、Python、PHP、C#、VB.NET、Delphi、VB6、VC、C++Builder、PowerBuilder、VFP 共 12 种开发工具的示例源码。

软件公司拿到源码后可以直接改，实现客户要求的任何功能：自定义扣款逻辑、对接学校的教务系统、把消费数据推到家长的手机、和宿舍水控联动等等。

这一点是它和很多「只卖硬件、不给协议」的同类设备最大的差别 —— 对集成商来说，能二次开发比便宜几十块钱重要得多。

适用场景

学校食堂 —— 学生基数大、饭点集中，需要高通行速度和四重限额防代刷；
企业食堂 —— 职工卡 + 补贴钱包，月底清零，常配包餐制（每餐计次）；
医院食堂 —— 医护用餐时段分散，夜宵时段要单独开，还要兼顾陪护家属的临时卡；
机关食堂 —— 定额消费为主，对账要求高，需要小票打印和明细导出；
工厂食堂 —— 环境嘈杂、油污重，需要大音量播报和防水防油面板，常配挂式省台面；
园区食堂 —— 多家企业共用，需要按卡类型（不同企业）设不同限额和补贴规则。

型号与参数（KWLR5）

设备支持按项目需求定制软硬件配置；具体规格以最终采购合同技术附件为准。

通用规格（四款一致）

安装与售后

安装条件：台式放到台面即可，接电源（有线网络再加一根网线）；挂式墙面打两个孔固定，同样接电源和网线。设备支持 WiFi 与 4G，没有网线也能部署。

供电：DC 12V，平均电流小于 200mA、峰值小于 350mA、功耗小于 5W，普通插座即可，不需要单独拉电。
断电：内置 1000mAh 后备电池，停电后可继续待机 6–8 小时，不会因为跳闸就吃不了饭。
环境：工作温度 −4~60℃，食堂的高温高油环境可以正常使用。

售后：整机保修一年，电源与电池等易损件按实际情况处理；广东省内 48 小时响应，省外 72 小时响应，支持远程调试。
